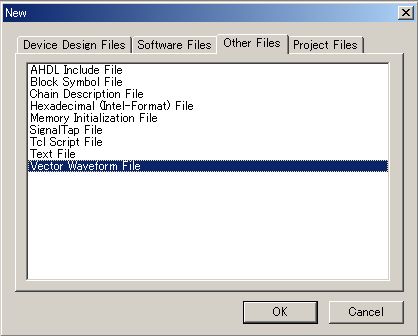

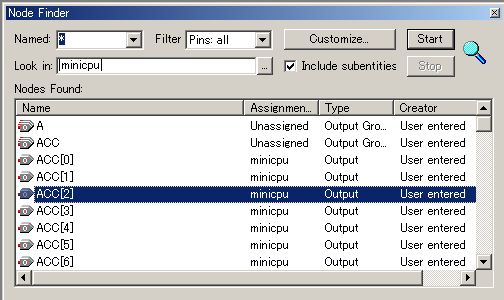

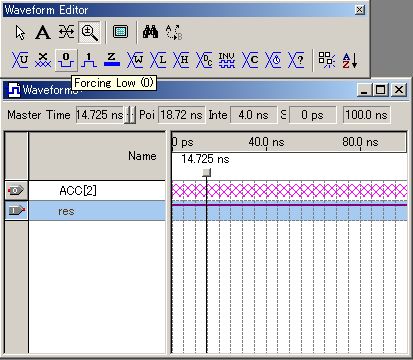

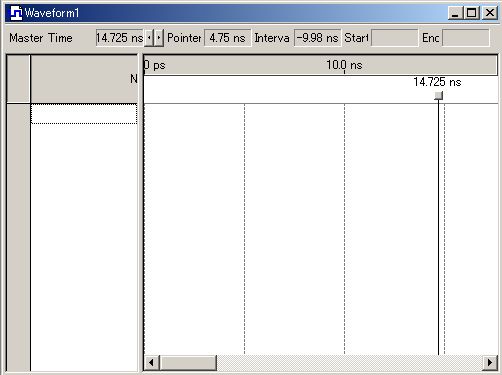

タイミング・ファイルの生成 シュミレートモードでは、入力する信号と出力する信号の情報を、一括して取り扱う ファイルを使います。ある程度ソースファイルがまとまったら作成しましょう まず図のようにNew fileを作成します。 Other Filesタブから、Vecter Waveform Fileを選択します。 このファイルに入出力信号を割り当てていきます Node Finderというものがあるので、これをくりっく、くりっく！ このようなウィンドウが現れます。[Start]ボタンをクリックすると、 信号線が検索されますので、入力信号と、波形を見たい出力信号をそのまま WaveFileにドラッグ&ドローすれば、WaveFileに追加できます。 入力信号はこの画面のように初め、左クリックして選択してから上にある1やら0やらxやら色々ある奴で 自由に変更出来ます。 また信号を右クリックすれば、メニューが出てくるのでこちらでも変更できます。
